產品簡介

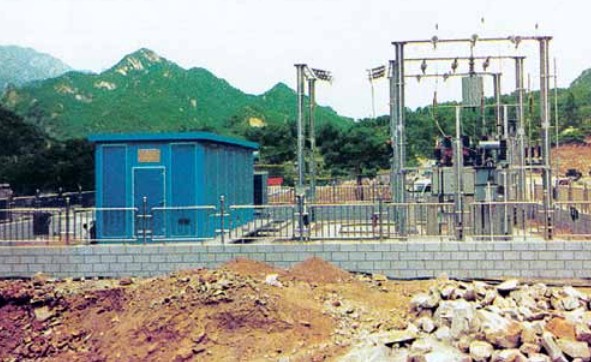

XGW-40.5/12 智能(neng)預(yu)裝式變(bian)(bian)電(dian)(dian)站(zhan)(zhan)是將(jiang)變(bian)(bian)電(dian)(dian)站(zhan)(zhan) (除主變(bian)(bian)外(wai)) 的(de)一、二次設(she)(she)備： 35/10kV 斷路器、電(dian)(dian)流互感(gan)器、電(dian)(dian)壓互感(gan)器、站(zhan)(zhan)變(bian)(bian)、變(bian)(bian)電(dian)(dian)站(zhan)(zhan)保護、RTU、通(tong)信系統、10kV 計量及自動抄表(biao)、UPS 電(dian)(dian)源及指(zhi)示(shi)儀表(biao)等在工(gong)廠內(nei)安(an)裝調(diao)試好裝入一個(ge)可(ke)移動、密封、防潮、防銹的(de)雙層(ceng)箱體內(nei)，現場只(zhi)需做相應的(de)基(ji)礎和(he)(he)必要的(de)一次連接，即可(ke)送電(dian)(dian)。變(bian)(bian)電(dian)(dian)站(zhan)(zhan)實現了無房(fang)、無圍墻、無電(dian)(dian)纜溝、無架構、無人(ren)職守(shou)，是專(zhuan)為工(gong)業用戶和(he)(he)城網設(she)(she)計的(de)預(yu)裝式變(bian)(bian)電(dian)(dian)站(zhan)(zhan)。

產品特點
 ◇ 變電站投資少、占地面積小、生產周期短、真正實現變電站建設工廠化。
 ◇ 本產品骨架整體焊接并采用美國達克羅 (DACROMET) 表面防腐處理技術，該技術綜合指標比電
鍍鋅提高 7～10 倍。
 ◇ 溫濕度控制等環境監控系統完善，保障設備在良好環境下運行。
 ◇ 電纜進出線方式，安全性高。
 ◇ 就地及遠方功能齊全，方便用戶使用與檢修。

產品結構

■35kV 一次系統
 ◇ 方式 1：35kV 側選用進線刀閘，主變 35kV 側選用戶外真空斷路器，此方式 35kV 一次設備采用
戶外安裝方式，具體型號由需方自行選擇購買。
 ◇ 方式 2：對于容量小于 5000kV，主變 35kV 側可采用高壓熔絲保護，熔絲前端可選用 35kV 負荷
關或隔離開關．作為檢修時隔離斷口用，但負荷開關不允許切斷故障負荷電流，此方式 35kV 一
次設備采用戶外安裝方式，具體型號由需方自行選擇購買。
 ◇ 方式 3： 35kV 進線側選用戶內真空斷路器，主變 35kV 側選用戶內真空斷路器，此方式 35kV 一次
設備我廠采用 KYN58-40.5 金屬鎧裝移開式開關柜在箱內安裝的方式，開關柜采用 ZN48A-40 5 型
真空斷路器，ZN48A 產品設計獨特，采用兩項專用技術—壓縮彈簧儲能機構和空氣緩沖裝置，
具有合閘無彈跳、分閘無反彈的優良特性。
■ 10kV 一次系統
 ◇ 進出線方式均采用電纜。
 ◇ 箱內 10kV 一次系統采用單元真空開關柜結構，在真空開關柜上設有上、下隔離刀閘、真空斷路
器以及電流和電壓互感器等一次設備。
 ◇ 裝有完善的 JSN (W) 機械五防鎖，使變電站運行與檢修更加安全。
 ◇ 斷路器選用  ZN28-12 戶內型真空斷路器 (與 CT19 機構一體）。
 ◇ 上下隔離刀閘可選用 GN19-10Q 或 GN24-10Q 型。
 ◇ 電流互感器為 LFZBJ9-10Q 型，全封閉澆注式。
 ◇ 電壓互感器為 JDZX9-10 型，全封閉澆注式。
 ◇ 電容器推薦用戶自行選用，采用箱變外安裝方式。
 ◇ 以上介紹的一次設備型號及規格為制造廠推薦產品，如需方有特殊要求，可以協商解決。
■ 二次系統
預裝式變電站二次系統選用集成電路型保護裝置與
微機遠動裝置配合使用，可實現變電站的無人值班。
